JIS規格・その他規格 0-リング

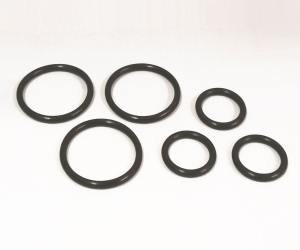

規格Oリング

 様々な規格寸法を取り揃えております(P・G・V・AS・JASO・ISO その他)。規格外寸法は送り焼きにて製作致しますので、別途お問合せ下さい。※規格品でも寸法・材質によっては送り焼きにて製作致します。

規格名 線径(φ) 内径(ID)
固定用Oリング
(JIS B 2401)
G規格 [3.1][5.7] 24.4~299.3
運動用Oリング
(JIS B 2401)
P規格 [1.9] [2.4] [3.5] [5.7] [8.4] 2.8~399.5
真空フランジOリング
(JIS B 2401)
V規格 [4] [6] [10] 14.5~1044
自動車工業技術会規格Oリング JASO 404番
規格
[1.9] [2.4] [3.5] 2.8~149.6
航空機用Oリング AS568規格 [1.02] [1.27] [1.42] [1.52]
[1.63] [1.78] [1.83] [1.98]
[2.08] [2.21] [2.46] [2.62]
[2.95] [3] [3.53] [5.33] [6.98]
0.74~658.88
国際標準化機構規格Oリング
 (一般工業用)
ISO規格 [1.8] [2.65] [3.55] [5.3] [7] 1.8~670

※ID(内径)・Φの単位はmm

  • 規格表のダウンロードはこちら

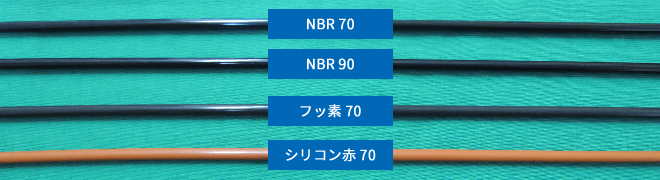

  • JIS B 2401相当品 取り扱い材料
    材質 硬度 その他
    NBR 70 1種A相当品
    NBR 90 1種B相当品
    フッ素ゴム 70 4種D相当品
    シリコン赤 70 4種C相当品
    材質の比較 f7800,902,150p,gs-55,エキストリーム,パーオキサイド,ブラウンバイトン,放射線加硫

    ※その他送り焼きで使用している材料での製作も可能です。下記以外の材料についてはお問合せ下さい。

    その他取り扱い材料(材料の特性についてはこちら)
    材質 硬度 材質 硬度 材質 硬度
    NBR 70/90 フッ素 50/60/70/80/90 アフラス 70
    H-NBR 75 ※フッ素3元 60/70 シリコン乳白 70
    EP 70 フッ素(茶) 70/80 ※シリコン透明 50/70
    ※食品用EP 70 CR 70 ※シリコン赤 70

    ※は食品用衛生試験適合材料

    [関連キーワード]
    Oリング,オーリング,O-ring,Oring,0リング,o'リング ,o'ring

    弊社の製品は「組み込まれる部品」として使用される事が多く、その性質上同じ部品であっても各業界・業種によって呼び名が異なる事があり、特にエンドユーザー様には分かり辛い用語もあるかと思われます。
    そこで関連する用語や材質のキーワードを当ページに埋め込んでおります。もしご興味やご不明な点などございましたらお問い合わせ下さい。
    ここに載せている材質以外でも取扱いがございますので、まずはご相談ください!
